Componenten Analyzers

Set met DCA55 + LCR40 + reserve batterij + opbergkoffer | ATPK2

Peak Electronic
ATPK2 04122012
5410329552701
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel

set contains:
  • semiconductor component analyzer: DCA55
  • automatic passive component analyzer : LCR40
  • hard case
  • spare battery
  • batterij type: MN21 / L1028 / GP23A 12V alkaline
  • spanningsbereik: 7.50V ~ 12V
  • alarmdrempel: 8.25V

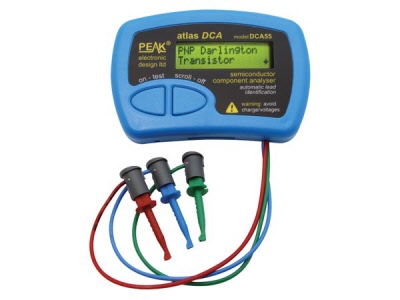

Component analyzer voor halfgeleiders | DCA55

Peak Electronic
DCA55 28092011
5410329460648
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel



  • automatische identificatie van componenten
  • automatische identificatie van aansluitpinnen
  • identificatie van bijzonderheden zoals detectie van beveiligingsdiodes en shuntweerstanden
  • bipolaire transistors: meting stroomversterking en stroomverlies, detectie van silicium of germanium
  • meting drempelspanning voor verrijkingsmode-MOSFETs
  • meting geleidingsspanning van diodes, leds en basis-emmiter juncties van transistors
  • automatisch en handmatig uitschakelen
  • piekstroom bij kortsluiting (ISC): -5.5mA ~ 5.5mA
  • piekspanning bij open schakeling (VOC): -5.1V ~ 5.1V
  • transistor:
    • versterkingsbereik (HFE): 4 ~ 65000
    • versterkingsnauwkeurigheid: ±3% ±5 Hfe
    • collector-emitter testspanning (VCEO): 2.0V ~ 3.0V
    • nauwkeurigheid basis-emmiter spanning VBE: -2%-20mV ~ +2%+20mV
    • basis-emmitterspanning VBE voor Darlington transistor (shunted): 0.95V ~ 1.80V (0.75V ~ 1.80V)
    • basis-emmiter shuntweerstandsdrempel: 50kOhm ~ 70kOhm
    • BJT collector teststroom: 2.45mA ~ 2.55mA
    • BJT aanvaardbare lekstroom: 0.7mA
    • MOSFET:
      • gate-source spanningsbereik: 0.1V ~ 5.0V
      • drempelnauwkeurigheid: -2%-20mV ~ +2%+20mV
      • drainstroom: 2.45mA ~ 255mA
      • gate-weerstand: 8kOhm
    • drain verarmingsteststroom: 4.5mA
    • JFET drain-source testsspanning : 0.5mA ~ 5.5mA
  • thyristor/Triac:
    • gatestroom: 4.5mA
    • houdstroom: 5.0mA
  • diode:
    • teststroom: 5.0mA
    • spanningsnauwkeurigheid: -2%-20mV ~ +2%+20mV
    • geleidingsspanning voor LED identificatie: 1.50V ~ 4.00V
    • kortsluitdrempel: 10Ohm
  • batterij:
    • type: MN21 / L1028 / GP23A 12V alkaline
    • spanningsbereik: 7.50V ~ 12V
    • alarmdrempel: 8.25V
  • afmetingen: 103x70x20mm

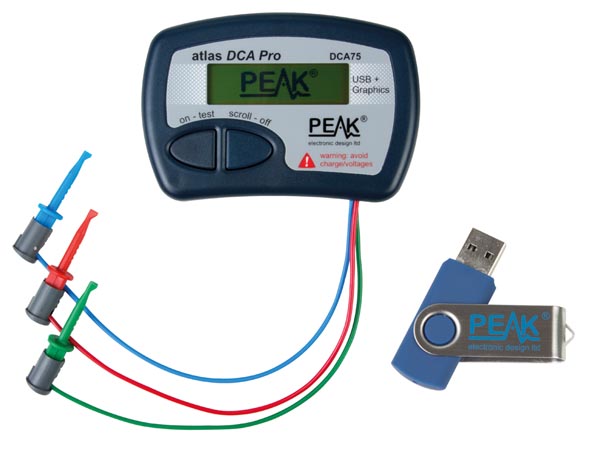

Compnent analyzer voor halfgeleiders | DCA75

Peak Electronic
DCA75 04052013
0700621853459
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel

De DCA Pro heeft een hoogwaardig nieuw design en is uitgerust met eigenschappen zoals een grafisch display, USB-communicatie, pc-software en verbeterde bibliotheek voor de identificatie van componenten.

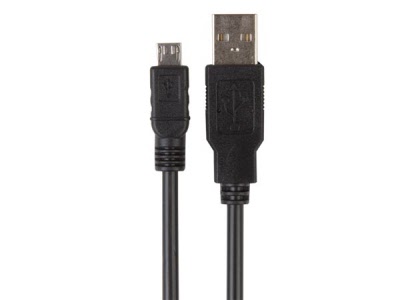

  • autonoom gebruik of met pc
  • automatische identificatie van componenten
  • automatische identificatie van aansluitpinnen
  • identificatie van bijzonderheden zoals detectie van beveiligingsdiodes en shuntweerstanden
  • bipolaire transistors: meting stroomversterking en stroomverlies, detectie van silicium of germanium
  • meting drempelspanning voor verrijkingsmode-MOSFETs
  • meting geleidingsspanning van diodes, leds en basis-emmiter juncties van transistors
  • automatisch en handmatig uitschakelen
  • piekstroom bij kortsluiting (ISC): -5.5 mA tot 5.5 mA
  • piekspanning bij open schakeling (VOC): -5.1 V tot 5.1 V
  • transistor:
    • versterkingsbereik (HFE): 4 - 65 000
    • versterkingsnauwkeurigheid: ± 3% ± 5 Hfe
    • collector-emitter testspanning (VCEO): 2.0 V - 3.0 V
    • nauwkeurigheid basis-emmiter spanning VBE: -2% -20 mV tot +2% + 20 mV
    • basis-emmitterspanning VBE voor Darlington transistor (shunted): 0.95 V - 1.80 V (0.75 V - 1.80 V)
    • basis-emmiter shuntweerstandsdrempel: 50 kΩ - 70 kΩ
    • BJT collector teststroom: 2.45 mA - 2.55 mA
    • BJT aanvaardbare lekstroom: 0.7 mA
    • MOSFET:
      • gate-source spanningsbereik: 0.1 V - 5.0 V
      • drempelnauwkeurigheid: -2% -20 mV tot +2% + 20 mV
      • drainstroom: 2.45 mA - 255 mA
      • gate-weerstand: 8 kΩ
    • drain verarmingsteststroom: 4.5 mA
    • JFET drain-source testsspanning : 0.5 mA - 5.5 mA
  • thyristor/Triac:
    • gatestroom: 4.5 mA
    • houdstroom: 5.0 mA
  • diode:
    • teststroom: 5.0 mA
    • spanningsnauwkeurigheid: -2% -20 mV tot +2% + 20 mV
    • geleidingsspanning voor LED identificatie: 1.50 V - 4.00 V
    • kortsluitdrempel: 10 Ω
  • batterij:
    • type: MN21 / L1028 / GP23A 12 V alkaline
    • spanningsbereik: 7.50 V - 12 V
    • alarmdrempel: 8.25 V
  • afmetingen: 103 x 70 x 20 mm

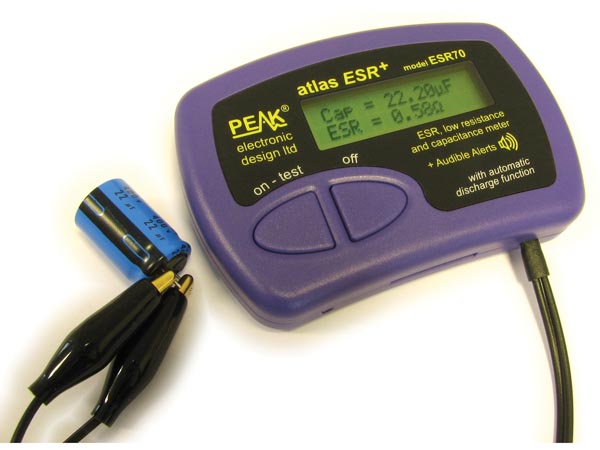

ESR / Lage weerstand en capaciteitsmeter | ESR70

Peak Electronic
ESR70 28092011
5410329460631
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel



  • ESR meetbereik van 0 tot 20 Ohm
  • ESR resolutie lager dan 0,01 Ohm
  • meetbereik capaciteiten van 1µF tot 22mF (22,000µF)
  • eveneens geschikt voor het meten van lage weerstanden
  • intern beveiligingscircuit beperkt het risico tot beschadiging door restspanning aanzienlijk .
  • geïntegreerd gecontroleerd ontlaadcircuit beperkt de nood om de condensatoren manueel te ontladen alvorens te testen
  • geschikt voor ESR (equivalente serieweerstand) metingen zowel op componenten in circuits als op losse componenten
  • automatisch en handmatig uitschakelen
  • piekstroom bij kortsluiting (ISC): ±20mA ~ ±25mA
  • piekspanning bij open schakeling (VOC): ±2.5V ~ ±3.0V
  • meetbereik capaciteiten: 1µF ~ 22,000µF
  • nauwkeurigheid van de capaciteiten: ±4%±0.2µF
  • ESR:
    • meetbereik: 0 Ohm ~ 20 Ohm
    • resolutie (ESR<2 ohm): 0.01 Ohm ~ 0.02 Ohm
    • resolutie (ESR>2 ohm): 0.1 Ohm ~ 0.2Ohm
    • nauwkeurigheid (ESR<2 ohm): ±1.5% ±0.02 Ohm
    • nauwkeurigheid (ESR>2 ohm): ±1.5% ±0.2O
  • foutieve spanning: C<10µF ±275V; C>10µF ±50V
  • zelfontladende spanningsgrens: ±50V
  • batterij:
    • type: MN21/GP23A 12V Alkaline
    • spanningsbereik: 8.5V ~ 12V
    • 'Lo-Bat'-indicatie bij batterijspanning: 8.5V
  • automatische uitschakeling: 30s
  • afmetingen: 103x70x20mm
  • werktemperatuur: 10°C ~ 40°C

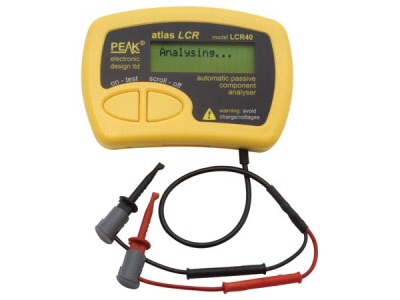

Automatische analyzer voor passieve componenten | LCR40

Peak Electronic
LCR40 28092011
5410329460662
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel



  • automatische identificatie van componenten
  • automatische selectie van meetfrequentie (DC, 1kHz, 15kHz en 200kHz)
  • vertraagde of onmiddellijke analyse (voor handenvrije werking)
  • automatische uitschakeling
  • probe en meetkabelcompensatie
  • verwisselbare probes
  • automatische bereikinstelling
  • 1% basisnauwkeurigheid voor elektrische weerstanden
  • 1.5% basisnauwkeurigheid voor inductiespoelen en condensatoren
  • weerstand:
    • bereik: 1Ohm ~ 2MOhm
    • resolutie: 0.3Ohm
    • nauwkeurigheid: ±1.0%±1.2Ohm
  • capaciteit:
    • bereik: 0.5pF ~ 10000µF
    • resolution: 0.2pF
    • nauwkeurigheid: ±1.5%±1.0pF
  • inductie:
    • bereik: 1µH ~ 10H
    • resolution: 0.4µH
    • nauwkeurigheid: ±1.5%±1.6µH
  • piekspanning bij open schakeling (VOC): -1.05V ~ +1.05V
  • piekstroom bij kortsluiting (ISC): -3.25mA ~ +3.25mA
  • nauwkeurigheid meetbereik: -1.5% ~ +1.5%
  • zuiverheid van de sinus: -60dB 3rd harmonic
  • werktemperatuur: 10°C ~ 40°C
  • batterijspanning: 8.5V ~ 13V

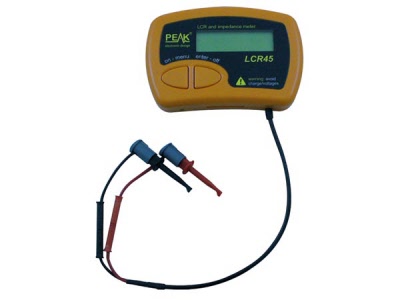

LCR- en Impedantiemeter | LCR45

Peak Electronic
LCR45 21102015
5410329601027
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel
  • voorzien van afneembare vergulde haaksondes
  • vlotte metingen dankzij hold-functie
  • automatisch of manueel componenttype
  • automatische of manuele testfrequentie, DC, 1 kHz,15 kHz of 200 kHz
  • verbeterde meetresolutie: 0.2 µH, 0.2 pF en 0.2 Ohm
  • gebruiksvriendelijk menu voor gebruikersinstellingen
  • verbeterde compensatie voor componentparasieten- en verliezen (zoals kernverliezen)
  • automatische of manuele uitschakeling
  • weerstand:

    • bereik: 0 Ohm tot 2 MOhm
    • resolutie: 0.1 Ohm
    • nauwkeurigheid: ± 1.0 % ± 0.6 Ohm
  • capaciteit:
    • bereik: 0.5 pF tot 10000 µF
    • resolutie: 0.2 pF
    • nauwkeurigheid: ± 1.5 % ± 0.6 pF
  • inductie:
    • bereik: 1 µH tot 10 H
    • resolutie: 0.2 µH
    • nauwkeurigheid: ± 1.5 % ± 0.6 µH
  • impedantie passieve component:
    • Re & Im: ± 1.5 % ± 10 LSD
    • grootte: ± 1.5 % ± 10 LSD
    • fase: ± 5 %
  • bemonsteringsfrequentie: 0.5 Hz tot 2 Hz
  • piekspanning bij open schakeling: -1.05 V tot 1.05 V
  • piekstroom : -3.25 mA tot 3.25 mA
  • nauwkeurigheid meetbereik:
    • 1 kHz: ± 0.5 %
    • 14.9254 kHz: ± 0.5 %
    • 200 kHz: ± 0.5 %
  • zuiverheid van de sinus: +60 dB 3de harmonische
  • werktemperatuur: 10°C tot 40°C
  • batterijspanning: 8.5 V tot 13 V

Triac en Thyristor analyzer | SCR100

Peak Electronic
SCR100 28092011
5410329460655
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel



  • automatische identificatie van componenten
  • automatische identificatie van aansluitpinnen
  • weergave van de stuurstroom classificatie (gate)
  • 100 mA gestabiliseerde laadstroom
  • toestel met 12V testspanning ongeacht de staat van de batterij
  • geschikt voor toestellen die tot 90mA stuurstroom nodig hebben
  • automatisch en handmatig uitschakelen
  • piekstroom bij kortsluiting (ISC): 100mA ~ 120mA
  • piekspanning bij open schakeling (VOC): 12.0V ~ 12.5V
  • stuurstroombereik: 0.1mA ~ 90mA
  • batterij:
    • type: GP23A 12V alkaline
    • spanningsbereik: 8.5V ~ 12V
    • 'Lo-Bat'-indicatie bij batterijspanning: < 8.5V
  • automatische uitschakeling: na 20 s. (2s. bij meetgegevens op 1 beeldscherm)
  • afmetingen: 103x70x20mm
  • werktemperatuur: 0°C ~ 50°C

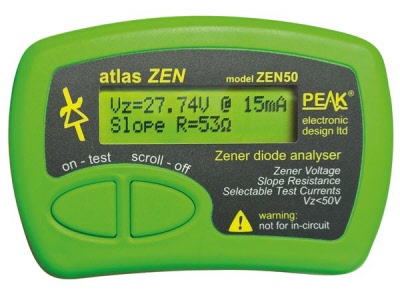

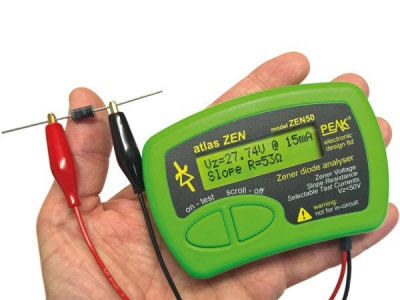

Atlas Zen Zener Diode Analyser (0-50V | ZEN50

Peak Electronic
ZEN50 21102015
5410329632564
kg
    Levertijd:geen voorraad artikel 1-4 werkdagen
Bestel

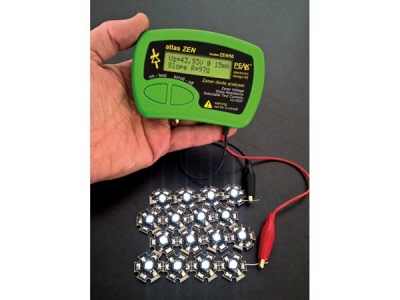

  • test zenerdiodes, lawinediodes, VDR, TVS, ledstrips (max. 50 V)
  • meet doorslagspanning (0.00 V tot 50.00 V) met een resolutie tot 20 mV
  • vertraagde of onmiddellijke analyse (voor handenvrije werking)
  • ondersteunt de meeste zener-, avalanche- en referentiediodes van 0 V tot 50 V
  • ideaal voor het testen van VDR, TVS en andere spanningsbeveiligers
  • instelbare meetstromen: 2 mA, 5 mA, 10 mA, 15 mA
  • korte werkcyclus, beperkt het opwarmen van de component, zelfs bij het testen bij 50 V en 15 mA
  • 1 x AAA-alcalinebatterij (meegelev.)
  • lange levensduur van de batterij en optimale meetomstandigheden, zelfs wanneer de batterijspanning lager is dan 1.0 V
  • continue weergave van de meetresultaten (tot 3 keer per seconde bijgewerkt)
  • datahold-functie, om weergegeven waarden vast te houden, zelfs als de component is gewist
  • vergulde krokodillenklemmen
  • handleiding beschikbaar (Engels - Duits - Italiaans)
  • specification summary at 20-25 °C (68-77 °F) unless otherwise specified
  • weerstand: 0.0 V - 50.0 V
  • capaciteit: 2mA, 5mA, 10mA, 15mA
  • inductie: ± 1 % ± 0.2 mA
  • piekspanning bij open schakeling (VOC): ± 1% ± 40 mV
  • piekstroom bij kortsluiting (ISC): 20 mV - 40 mV
  • nauwkeurigheid meetbereik: -1.5% ~ +1.5%
    • 60 V pulsed DC satisfies lower limit of 75 V(DC) for Low Voltage Directive 2006/95/EC
  • zuiverheid van de sinus: 35 mA
  • werkcyclus:
    • min: 0.1%
    • max: 5%
    • typical: 1%
    • duty cycle of test current designed to keep power dissipation of Zener under test to very low levels
  • batterijspanning: ± 50 V
  • bereik hellingsweerstand:
    • Iz = 2 mA: 0-8000 Ohm
    • Iz = 5 mA: 0-3200 Ohm
    • Iz = 10 mA: 0-1600 Ohm
    • Iz = 15 mA: 0-1000 Ohm
  • resolutie van de hellingsweerstand:
    • Iz = 2 mA: 5 Ohm
    • Iz = 5 mA: 2 Ohm
    • Iz = 10 mA: 1 Ohm
    • Iz = 10 mA: 1 Ohm
  • nauwkeurigheid hellingsweerstand:
    • Iz = 2 mA: ±1% ±10 Ohm
    • Iz = 5 mA: ±1% ±4 Ohm
    • Iz = 10 mA: ±1% ±2 Ohm
    • Iz = 15 mA: ±1% ±2 Ohm
  • slope resistance current span: (Iz-50%) to (Iz+50%)
  • meetmethode hellingsweerstand:
    • differentiatiecurve: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
    • meetfrequentie: 3 Hz
    • auto-off period: 60 sec.
  • batterij:
    • type: 1 x AAA alkalinebatterij
    • spanningsbereik: 0.9 V - 1.6 V
    • waarschuwing lage batterijspannin: 1.0 V ± 0.05 V
  • werktemperatuur: 10-40 °C
  • afmetingen (zonder kabels): 103 x 70 x 20 mm
  • gewicht: 98 g
  • materialen: plastic, glas en metaal
