Breadboards

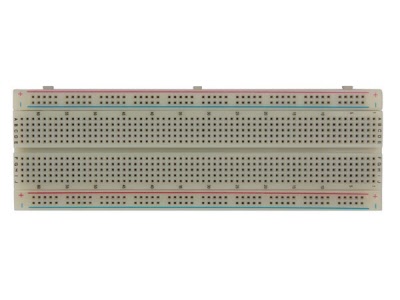

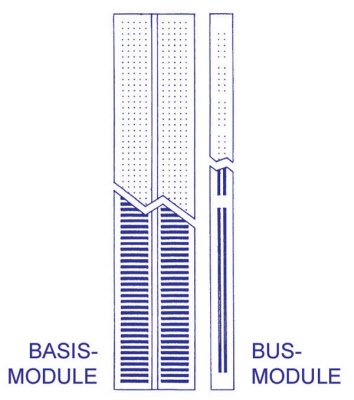

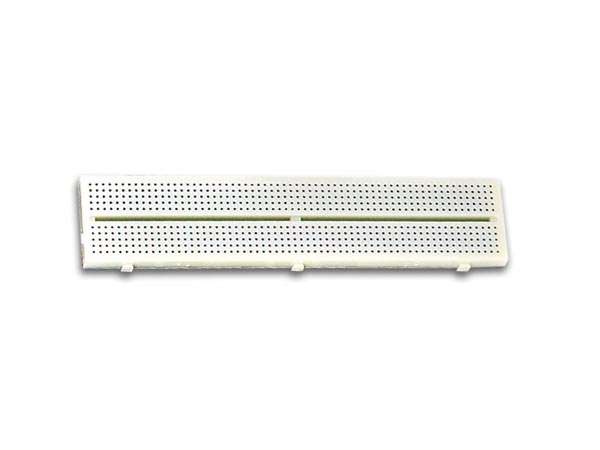

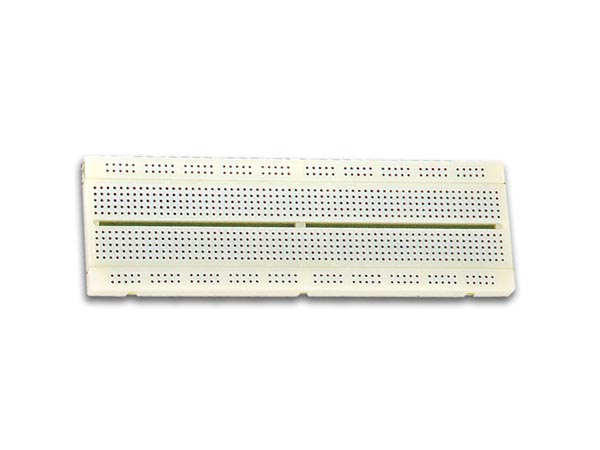

basismodule (zie figuur): tussen de twee kolommen van 5 x 64 aangesloten terminals loopt een scheidingskanaal van 7.62mm (3")

• materiaal:
  • buitenbekleding in ABS
  • de aansluitingen bestaan uit een legering van zilver en nikkel
• basismodule: 1
• busmodule: 0
• gaten: 640
• aantal 14-pins IC: 9
• aansluitklemmen: 0
• afmetingen: 168 x 39 x 10 mm
• gewicht: 66 g

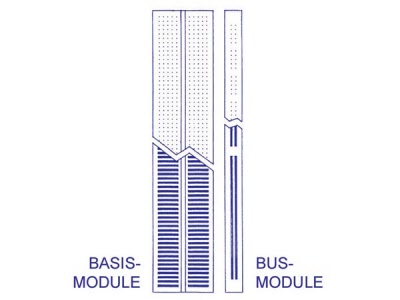

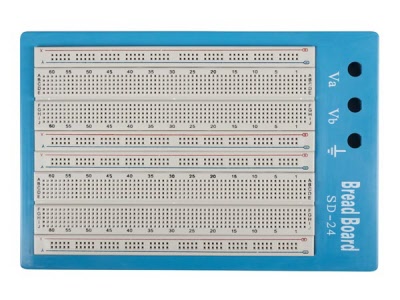

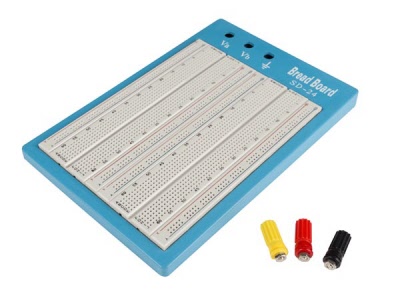

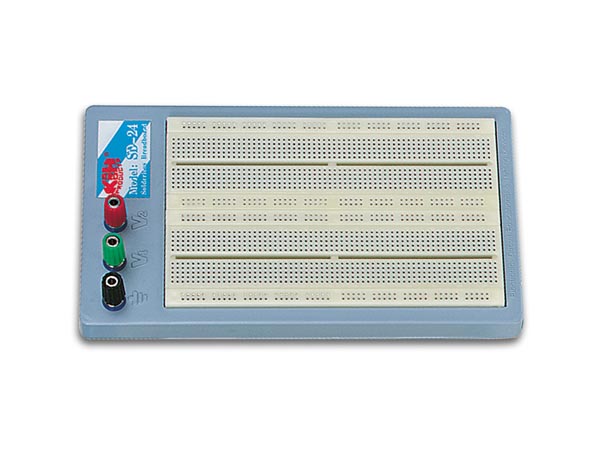

• basismodule (zie figuur): tussen de twee kolommen van 5 x 64 aangesloten terminals loopt een scheidingskanaal van 7.62mm (3")
• busmodule (zie figuur): 4 bussen van 25 aangesloten terminals worden verdeeld over 4 rijen
• materiaal:
  • buitenbekleding in ABS
  • de aansluitingen bestaan uit een legering van zilver en nikkel
• basismodule: 2
• busmodule: 4
• gaten: 1680
• aantal 14-pins PCB's: 18
• aansluitklemmen: 3
• afmetingen: 220 x 127 x 18.5mm
• gewicht: 292g
• set draadbruggen: WJW70 (niet meegeleverd)

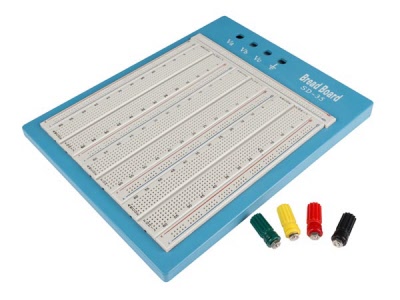

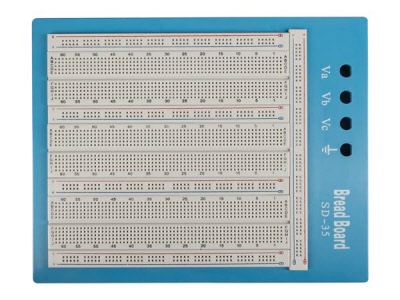

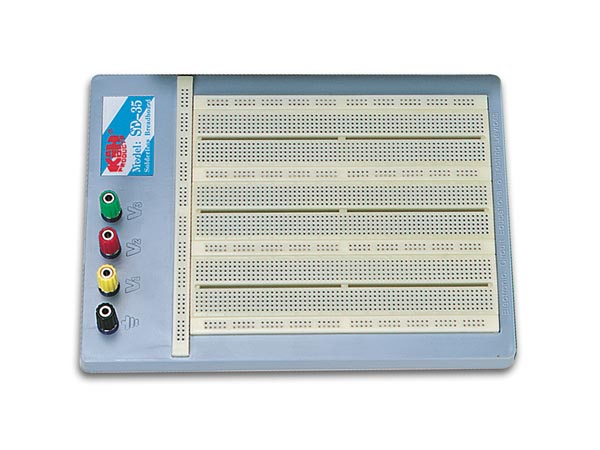

• Type: soldeerloze Breadboard
• basismodule: 3 kolommen van 5 x 64 terminals
• busmodule: 10 bussen van 50 aangesloten terminals worden verdeeld over 4 rijen
• spanning: max. 30 V
• stroom: max. 3 A
• materiaal:
  • external body: buitenbekleding in ABS
  • contacten: roestvrij staal
• basismodule: 3
• busmodule: 5
• insteekpunten: 2420
• aantal 14-pins IC: 4
• aansluitklemmen: 4

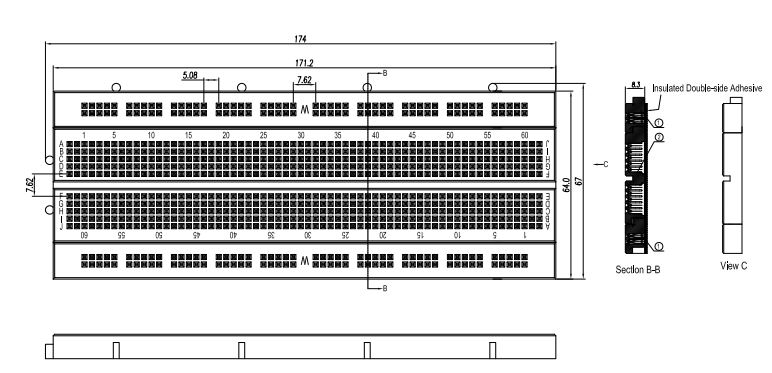

• afmetingen:
  • plaat: 220 x 150 x 18 mm
  • breadboard: 174 x 132 mm
• gewicht: 470 g

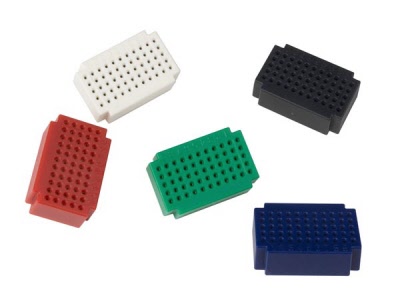

• Type: soldeerloze Breadboard
• 55 polen / stuk
• voor: VTBB7
• inhoud: 5 st.
  • 1 x: wit
  • 1 x: zwart
  • 1 x: blauw
  • 1 x: groen
  • 1 x: rood
• spanning: max. 30 V
• stroom: max. 3 A

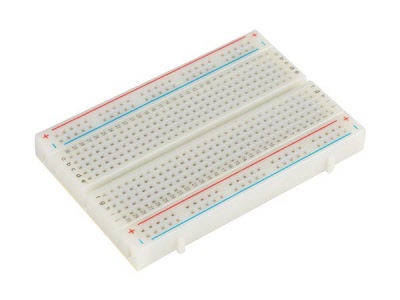

• insteekpunten / stuk: 170

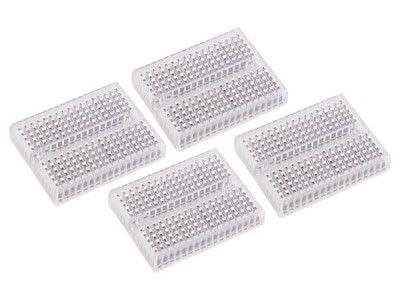

• inhoud: 4 stuks
• kleur: transparent
• spanning: max. 30 V
• stroom: max. 3 A
• afmetingen: 45 x 35 x 10 mm

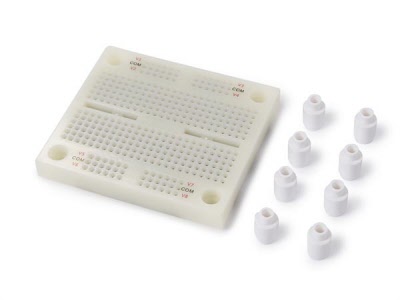

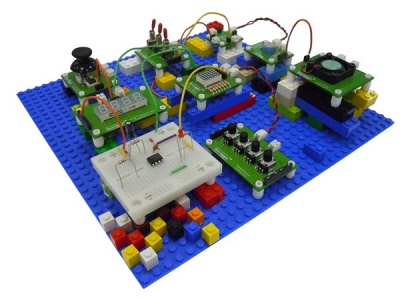

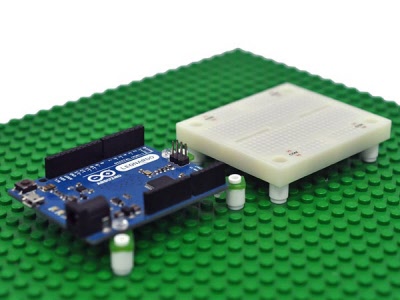

• voor: eenvoudige Lego® & Arduino® schakelingen (Arduino, Fayaduino, Raspberry Pi)
• basismodule: de 2 kolommen van 6 x 24 aangesloten terminals worden gescheiden door een kanaal van 5 mm
• busmodule: 3 bussen van 12 aangesloten terminals zijn over 6 rijen verdeeld
• 6 met elkaar verbonden insteekpunten per rij, ideaal voor DIP size chips
• voedingsbus: 4 sets met elkaar verbonden COM insteekpunten, 8 sets met elkaar verbonden insteekpunten (V1 - V8)
• de ronde insteekpunten zorgen voor een eenvoudige bedrading en zijn geschikt voor solide draden van AWG #22~30 (0.3-0.8 mm)
• eenvoudige combinatie & uitbreiding
• eenvoudige aansluiting & bedrading
• spanning: max. 5 V
• stroom: max. 3 A
• materiaal:
  • buitenbekleding: ABS polymeer
  • contacten: nikkel-koper legering
• basismodule: 1
• busmodule: 3
• insteekpunten: 360
• aansluitklemmen: 4
• afmetingen: 68 x 60 x 8 mm
• gewicht: 35 g
• 6 contacten: 60
• meegeleverd: 1 breadboard, 8 LEGO compatibele klemmen
