12Vdc DIN-Rail Schakelende voedingen

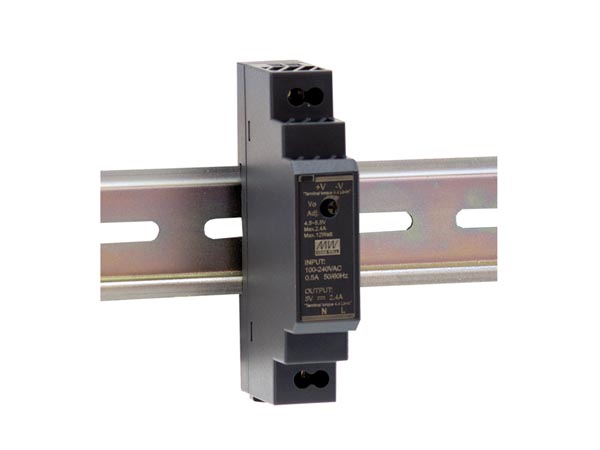

12Vdc - 15W DIN railmontage - schakelende voeding | HDR1512

Mean Well
HDR-15-12 | 06032020
5410329690588
kg
    Levertijd:prijs en levertijd op aanvraag | brigatti-online@brigatti.nl



Kenmerken

  • ultradun design, breedte 17.5 mm (1SU)
  • universele ingangsspanning 85-264 VAC
  • verbruik bij nullast < 0.3 W
  • isolatieklasse II
  • voldoet aan LPS-normen (limited power source)
  • regelbare DC-uitgangsspanning
  • beveiligingen: kortsluiting / overbelasting / overspanning
  • koeling: natuurlijke convectie
  • geschikt voor DIN-railmontage TS-35/7.5 of 15
  • overspanningscategorie III
  • ledindicator aan/uit
  • 3 jaar garantie
  • enkel voor professioneel gebruik
  • Dit toestel moet geïnstalleerd worden door een vakman.



Specificaties

  • uitgang:
    • DC-spanning: 15 V
    • nominale stroom: 1 A
    • stroombereik: 0 - 1 A
    • nominaal vermogen: 15 W
    • rimpel & ruis (max.): 120 mVp-p
    • bereik spanningsinstelling: 13.5 ~ 18V
    • spanningstolerantie: ± 1.0 %
    • lijnregulatie: ± 1.0 %
    • lastregulatie: ± 1.0 %
    • start-, stijgtijd: 2000 ms, 80 ms / 230 VAC - 2000 ms / 80 ms / 115 VAC bij maximale last
    • intervaltijd (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC bij maximale last
  • ingang:
    • spanningsbereik: 85-264 VAC (277 VAC operational) - 120-370 VDC (390 VDC operational)
    • frequentiebereik: 47 - 63 Hz
    • rendement (typ.): 85,5 %
    • AC-stroom (typ.): 0.5 A / 115 VAC - 0.25 A / 230 VAC
    • inschakelstroom (typ.): koude start 25 A / 115 VAC - 45 A / 230 VAC
  • beveiliging:
    • overbelasting:
      • 105 - 145 % nominaal uitgangsvermogen
      • type bescherming: constante stroombegrenzing, automatisch systeemherstel nadat storing is opgeheven
    • overspanning:
      • 14.2 - 16.2 V
      • type bescherming: hiccup-modus, automatisch systeemherstel
  • omgeving:
    • werktemperatuur: -30 °C tot +70 °C
    • bedrijfsvochtigheid: 20 - 90 % RH niet-condenserend
    • opslag: -40 °C tot +85 °C, 10 tot 95% RH
    • temperatuurscoëfficiënt: ± 0.03 %/°C (0 - 50°C )
    • trilling: component: 10 - 500 Hz, 2G 10 min / 1 cyclus gedurende 60 min langs X-, Y-, Z- as. montage: conforme IEC60068-2-6
    • max. bedrijfshoogte: 2000 m
    • overspanningscategorie: III, conform EN61558, EN50178, EN60664-1, EN62477-1, hoogte tot 2000 m
  • veiligheid & EMC:
    • veiligheidsnormen: conform UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conform TUV EN60950-1
    • isolatiespanning: ingang naar uitgang: 4 kVAC
    • isolatieweerstand: ingang naar uitgang : >100 MOhm / 500 VDC / 25 °C / 70 % RH
    • EMC-emissie:
      • geleid: EN55032 (CISPR32) / Klasse B
      • uitgestraald: EN55032 (CISPR32) / Klasse B
      • harmonische stroom: EN61000-3-2 / Klasse A
      • spanningsflikkering: EN61000-3-3
    • EMC-immuniteit:
      • ESD: EN61000-4-2 / Niveau 3, 8KV lucht - Niveau 2, 4KV contact - criteria A
      • stralingsvatbaarheid: EN61000-4-3 / Niveau 3 - criteria A
      • EFT/Burst: EN61000-4-4 / Niveau 3 - criteria A
      • piekspanning: EN61000-4-5 / Niveau 4, 2KV/L-N - criteria A
      • geleid: EN61000-4-6 / Niveau 3 - criteria A
      • magnetisch veld: EN61000-4-8 / Niveau 4, criteria A
      • kortstondige spanningsdalingen en -onderbrekingen en spanningsvariaties: EN61000-4-11 / >95% daling in 0.5 cyclus, 30% daling in 25 cycli - > 95% onderbrekingen in 250 cycli
  • andere:
    • MTBF: 1166K u, MIL-HDBK-217F (25 °C)
    • afmetingen (L x B x H): 17.5 x 90 x 54.5 mm

12Vdc - 30W DIN railmontage - schakelende voeding | HDR3012

Mean Well
HDR-30-12 | 26022018
5410329690649
kg
    Levertijd:prijs en levertijd op aanvraag | brigatti-online@brigatti.nl



  • ultradun design, breedte 35 mm (2SU)
  • universele ingangsspanning 85-264 VAC
  • verbruik bij nullast < 0.3 W
  • isolatieklasse II
  • voldoet aan LPS-normen (limited power source)
  • regelbare DC-uitgangsspanning
  • beveiligingen: kortsluiting / overbelasting / overspanning
  • koeling: natuurlijke convectie
  • geschikt voor DIN-railmontage TS-35/7.5 of 15
  • overspanningscategorie III
  • ledindicator aan/uit
  • 3 jaar garantie
  • enkel voor professioneel gebruik
  • Dit toestel moet geïnstalleerd worden door een bevoegd technicus.
  • uitgang:
    • DC-spanning: 12 V
    • nominale stroom: 2 A
    • stroombereik: 0 - 2 A
    • nominaal vermogen: 24 W
    • rimpel & ruis (max.): 120 mVp-p
    • bereik spanningsinstelling: 10.8 - 13.8 V
    • spanningstolerantie: ± 1.0 %
    • lijnregulatie: ± 1.0 %
    • lastregulatie: ± 1.0 %
    • start-, stijgtijd: 500 ms, 50 ms / 230 VAC - 500 ms, 50 ms / 115 VAC bij maximale last
    • intervaltijd (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC bij maximale last
  • ingang:
    • spanningsbereik: 85-264 VAC (277 VAC operational) - 120-370 VDC (390 VDC operational)
    • frequentiebereik: 47 - 63 Hz
    • rendement (typ.): 88 %
    • AC-stroom (typ.): 0.88 A / 115 VAC - 0.48 A / 230 VAC
    • inschakelstroom (typ.): koude start 25 A / 115 VAC - 45 A / 230 VAC
  • beveiliging:
    • overbelasting:
      • 105 - 160% nominaal uitgangsvermogen
      • type bescherming: constante stroombegrenzing, automatisch systeemherstel nadat storing is opgeheven
    • overspanning:
      • 15 - 18 V
      • type bescherming: hiccup-modus, automatisch systeemherstel
  • omgeving:
    • werktemperatuur: -30 °C tot +70 °C
    • bedrijfsvochtigheid: 20 - 90 % RH niet-condenserend
    • opslag: -40 °C tot +85 °C, 10 tot 95% RH
    • temperatuurscoëfficiënt: ± 0.03 %/°C (0 - 50°C )
    • trilling: component: 10 - 500 Hz, 2G 10 min / 1 cyclus gedurende 60 min langs X-, Y-, Z- as. montage: conforme IEC60068-2-6
    • max. bedrijfshoogte: 2000 m
    • overspanningscategorie: III, conform EN61558, EN50178, EN60664-1, EN62477-1, hoogte tot 2000 m
  • veiligheid & EMC:
    • veiligheidsnormen: conform UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conform TUV EN60950-1
    • isolatiespanning: ingang naar uitgang: 4 kVAC
    • isolatieweerstand: ingang naar uitgang : >100 MOhm / 500 VDC / 25 °C / 70 % RH
    • EMC-emissie:
      • geleid: EN55032 (CISPR32) / Klasse B
      • uitgestraald: EN55032 (CISPR32) / Klasse B
      • harmonische stroom: EN61000-3-2 / Klasse A
      • spanningsflikkering: EN61000-3-3
    • EMC-immuniteit:
      • ESD: EN61000-4-2 / Niveau 3, 8KV lucht - Niveau 2, 4KV contact - criteria A
      • stralingsvatbaarheid: EN61000-4-3 / Niveau 3 - criteria A
      • EFT/Burst: EN61000-4-4 / Niveau 3 - criteria A
      • piekspanning: EN61000-4-5 / Niveau 4, 2KV/L-N - criteria A
      • geleid: EN61000-4-6 / Niveau 3 - criteria A
      • magnetisch veld: EN61000-4-8 / Niveau 4, criteria A
      • kortstondige spanningsdalingen en -onderbrekingen en spanningsvariaties: EN61000-4-11 / >95% daling in 0.5 cyclus, 30% daling in 25 cycli - > 95% onderbrekingen in 250 cycli
  • andere:
    • MTBF: 968.1K u, MIL-HDBK-217F (25 °C)
    • afmetingen (L x B x H): 35 x 90 x 54.5 mm

12Vdc - 60W DIN railmontage - schakelende voeding | HDR6012

Mean Well
HDR-60-12 | 26022018
5410329690670
kg
    Levertijd:prijs en levertijd op aanvraag | brigatti-online@brigatti.nl



    • ultradun design, breedte 52.5 mm (3SU)
    • universele ingangsspanning 85-264 VAC
    • verbruik bij nullast < 0.3 W
    • isolatieklasse II
    • voldoet aan LPS-normen (limited power source)
    • regelbare DC-uitgangsspanning
    • beveiligingen: kortsluiting / overbelasting / overspanning
    • koeling: natuurlijke convectie
    • geschikt voor DIN-railmontage TS-35/7.5 of 15
    • overspanningscategorie III
    • ledindicator aan/uit
    • 3 jaar garantie
    • enkel voor professioneel gebruik
    • Dit toestel moet geïnstalleerd worden door een bevoegd technicus.
    • uitgang:
      • DC-spanning: 12 V
      • nominale stroom: 4.5 A
      • stroombereik: 0 - 4.5 A
      • nominaal vermogen: 54 W
      • rimpel & ruis (max.): 120 mVp-p
      • bereik spanningsinstelling: 10.8 - 13.8 V
      • spanningstolerantie: ± 1.0 %
      • lijnregulatie: ± 1.0 %
      • lastregulatie: ± 1.0 %
      • start-, stijgtijd: 500 ms, 50 ms / 230 VAC - 500 ms, 50 ms / 115 VAC bij maximale last
      • intervaltijd (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC bij maximale last
    • ingang:
      • spanningsbereik: 85-264 VAC (277 VAC operational) - 120-370 VDC (390 VDC operational)
      • frequentiebereik: 47 - 63 Hz
      • rendement (typ.): 88 %
      • AC-stroom (typ.): 1.2 A / 115 VAC - 0.8 A / 230 VAC
      • inschakelstroom (typ.): koude start 30 A / 115 VAC - 60 A / 230 VAC
    • beveiliging:
      • overbelasting:
        • 105 - 160 % nominaal uitgangsvermogen
        • type bescherming: constante stroombegrenzing, automatisch systeemherstel nadat storing is opgeheven
      • overspanning:
        • 14.2 - 16.2 V
        • type bescherming: hiccup-modus, automatisch systeemherstel
    • omgeving:
      • werktemperatuur: -30 °C tot + 70 °C
      • bedrijfsvochtigheid: 20 - 90 % RH niet-condenserend
      • opslag: -40 °C tot +85 °C, 10 tot 95% RH
      • temperatuurscoëfficiënt: ± 0.03 %/°C (0 - 50°C )
      • trilling: component: 10 - 500 Hz, 2G 10 min / 1 cyclus gedurende 60 min langs X-, Y-, Z- as. montage: conforme IEC60068-2-6
      • max. bedrijfshoogte: 2000 m
      • overspanningscategorie: III, conform EN61558, EN50178, EN60664-1, EN62477-1, hoogte tot 2000 m
    • veiligheid & EMC:
      • veiligheidsnormen: conform UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conform TUV EN60950-1
      • isolatiespanning: ingang naar uitgang: 4 kVAC
      • isolatieweerstand: ingang naar uitgang : >100 MOhm / 500 VDC / 25 °C / 70 % RH
      • EMC-emissie:
        • geleid: EN55032 (CISPR32) / Klasse B
        • uigestraald: EN55032 (CISPR32) / Klasse B
        • harmonische stroom: EN61000-3-2 / Klasse A
        • spanningsflikkering: EN61000-3-3
      • EMC-immuniteit:
        • ESD: EN61000-4-2 / Niveau 3, 8KV lucht - Niveau 2, 4KV contact - criteria A
        • stralingsvatbaarheid: EN61000-4-3 / Niveau 3 - criteria A
        • EFT/Burst: EN61000-4-4 / Niveau 3 - criteria A
        • piekspanning: EN61000-4-5 / Niveau 4, 2KV/L-N - criteria A
        • geleid: EN61000-4-6 / Niveau 3 - criteria A
        • magnetisch veld: EN61000-4-8 / Niveau 4, criteria A
        • kortstondige spanningsdalingen en -onderbrekingen en spanningsvariaties: EN61000-4-11 / >95% daling in 0.5 cyclus, 30% daling in 25 cycli - > 95% onderbrekingen in 250 cycli

    12Vdc - 100W DIN railmontage - schakelende voeding | HDR10012N

    Mean Well
    HDR-100-12N | 27022018
    5410329690564
    kg
      Levertijd:prijs en levertijd op aanvraag | brigatti-online@brigatti.nl



      • ultradun design, breedte 70 mm (3SU)
      • universele ingangsspanning 85-264 VAC
      • verbruik bij nullast < 0.3 W
      • isolatieklasse II
      • voldoet aan LPS-normen (limited power source)
      • regelbare DC-uitgangsspanning
      • beveiligingen: kortsluiting / overbelasting / overspanning
      • koeling: natuurlijke convectie
      • geschikt voor DIN-railmontage TS-35/7.5 of 15
      • overspanningscategorie III
      • ledindicator aan/uit
      • 3 jaar garantie
      • enkel voor professioneel gebruik
      • Dit toestel moet geïnstalleerd worden door een bevoegd technicus.
      • uitgang:
        • DC-spanning: 12 V
        • nominale stroom: 7.5 A
        • stroombereik: 0 - 7.5 A
        • nominaal vermogen: 90 W
        • rimpel & ruis (max.): 120 mVp-p
        • bereik spanningsinstelling: 12 - 13.8 V
        • spanningstolerantie: ± 2.0 %
        • lijnregulatie: ± 1.0 %
        • lastregulatie: ± 1.0 %
        • start-, stijgtijd: 500 ms, 60 ms / 230 VAC - 500 ms / 60 ms / 115 VAC bij maximale last
        • intervaltijd (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC bij maximale last
      • ingang:
        • spanningsbereik: 85-264 VAC (277 VAC operational) - 120-370 VDC (390 VDC operational)
        • frequentiebereik: 47 - 63 Hz
        • rendement (typ.): 88 %
        • AC-stroom (typ.): 3 A / 115 VAC - 1.6 A / 230 VAC
        • inschakelstroom (typ.): koude start 35 A / 115 VAC - 70 A / 230 VAC
      • beveiliging:
        • overbelasting:
          • 105 - 150% nominaal uitgangsvermogen
          • type bescherming: constante stroombegrenzing, automatisch systeemherstel nadat storing is opgeheven
        • overspanning:
          • 14.2 - 16.2 V
          • type bescherming: hiccup-modus, automatisch systeemherstel
      • omgeving:
        • werktemperatuur: -30 °C tot +70 °C
        • bedrijfsvochtigheid: 20 tot 90 % RH niet-condenserend
        • opslag: -40 tot +85 °C, 10 tot 95% RH
        • temperatuurscoëfficiënt: ± 0.03 %/°C (0 - 50°C )
        • trilling: component: 10 - 500 Hz, 2G 10 min / 1 cyclus gedurende 60 min langs X-, Y-, Z- as. montage: conform IEC60068-2-6

        • max. bedrijfshoogte: 2000 m
        • overspanningscategorie: III, conform EN61558, EN50178, EN60664-1, EN62477-1, hoogte tot 2000 m
      • veiligheid & EMC:
        • veiligheidsnormen: conform UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conform TUV EN60950-1
        • isolatiespanning: ingang naar uitgang: 4 kVAC
        • isolatieweerstand: ingang naar uitgang : >100 MOhm / 500 VDC / 25 °C / 70 % RH
        • EMC-emissie:
          • geleid: EN55032 (CISPR32) / Klasse B
          • uitgestraald: EN55032 (CISPR32) / Klasse B
          • harmonische stroom : EN61000-3-2 / Klasse A
          • spanningsflikkering : EN61000-3-3
        • EMC-immuniteit:
          • ESD: EN61000-4-2 / Niveau 3, 8KV lucht - Niveau 2, 4KV contact - criteria A
          • stralingsvatbaarheid: EN61000-4-3 / Niveau 3 - criteria A
          • EFT/Burst: EN61000-4-4 / Niveau 3 - criteria A
          • piekspanning: EN61000-4-5 / Niveau 4, 2KV/L-N - criteria A
          • geleid: EN61000-4-6 / Niveau 3 - criteria A
          • magnetisch veld: EN61000-4-8 / Niveau 4, criteria A
          • kortstondige spanningsdalingen en -onderbrekingen en spanningsvariaties: EN61000-4-11 / >95% daling in 0.5 cyclus, 30% daling in 25 cycli - > 95% onderbrekingen in 250 cycli
      • andere:
        • MTBF: 856.5K u, MIL-HDBK-217F (25 °C)
        • afmetingen (L x B x H): 70 x 90 x 54.5 mm
