CAI Filters mantelstroomfilters DVB-T filters

De mantelstroomfilter houdt laagfrequente stromen tussen twee apparaten (tv, DVR…) tegen.

• zeer breed frequentiebereik
• ingebouwde overspanningsbeveiliging
• galvanisch gescheiden in- en uitgang

• frequentiebereik: 5~900Mhz
• insertion loss: 5-900Mhz, < 2dB
• aansluitingen: IN & OUT = vrouwelijk
• afmetingen (zonder aansluitingen: 175mm x 15mm
• gewicht: 25g

• 4 - 862MHz met coax aansluitingen

• ingangsverlies:

  • 5 - 740 MHz / 0,5 dB (typ)
  • 740 - 780 MHz / 1,0 dB (typ)
  • 780 - 790 MHz / 3,0 dB (typ)
• retourverlies: 5 - 790 MHz / 16 dB (typ)
• bandfilter: 810 - 1000 MHz
• laagdoorlaatfilter:
  • 810 - 815 MHz / 45 dB (typ)
  • 815 - 1000 MHz / 55 dB (typ)
• impedantie: 75 Ohm
• aansluittype: F mannelijk naar vrouwelijk
• afmetingen: 20 x 58 (L) mm
• gewicht: 33 g

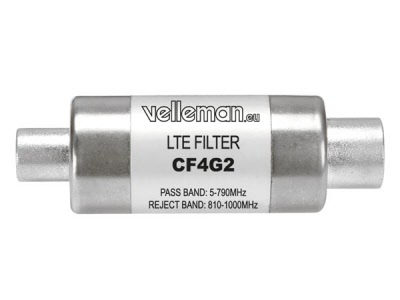

• ingangsverlies:

  • 5-740 MHz / 0,5dB (typ)
  • 740-780 MHz / 1,0dB (typ)
  • 780-790 MHz / 3,0dB (typ)
• retourverlies: 5-790 MHz / 16 db (typ)
• bandfilter: 810-1000 MHz
• laagdoorlaatfilter:
  • 810-815 MHz / 45 dB (typ)
  • 815-1000 MHz / 55 dB (typ)
• impedantie: 75 Ohm
• aansluittype: IEC mannelijk naar vrouwelijk
• afmetingen: 20 x 58 (L) mm
• gewicht: 33 g

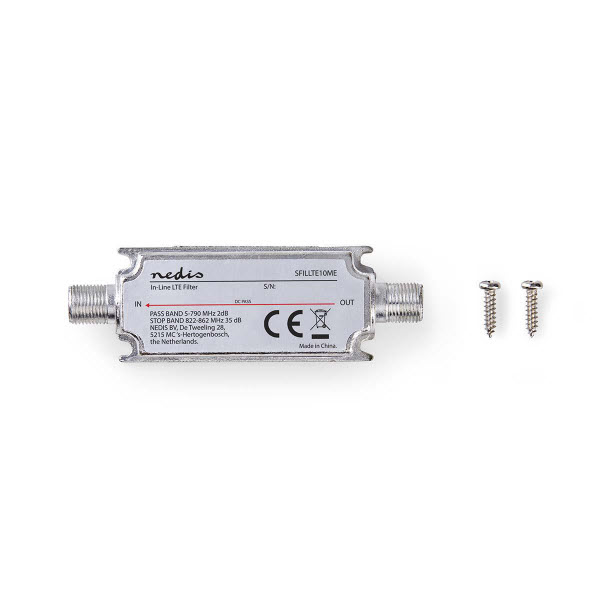

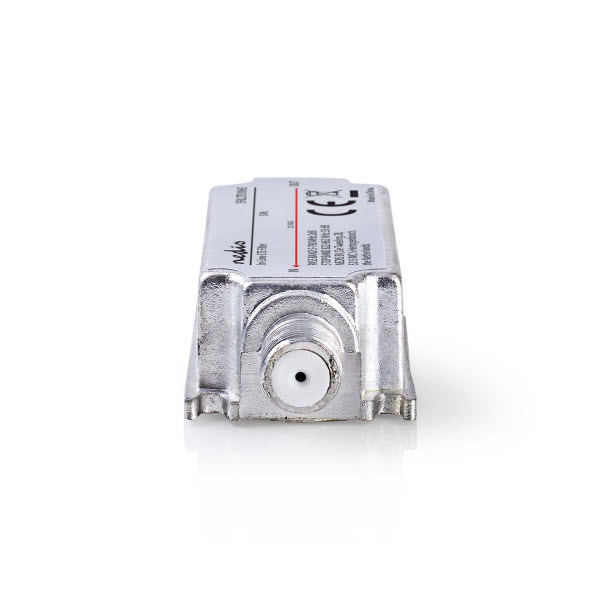

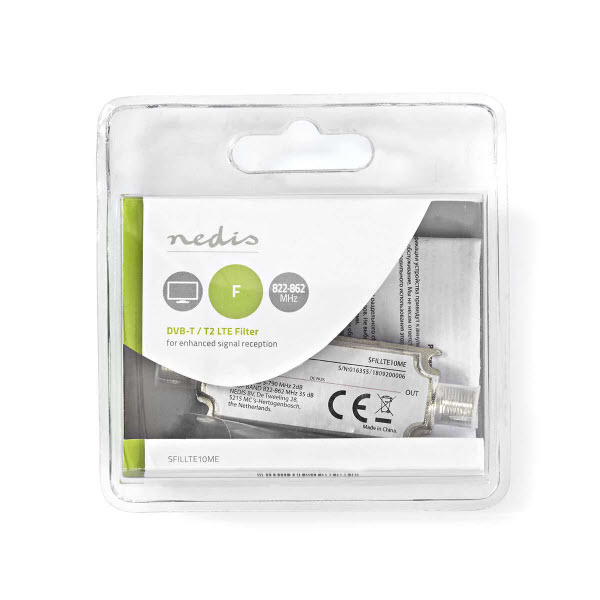

Inline LTE-filter om de invloed van LTE-introductie (4G) te verkleinen op de 800 MHz-band (790 - 862 MHz, Ch 61 - 69).

• • Uitgerust met een DC-doorgang voor het aanleggen van een stroomcircuit
  • Voorzien van F-connectoren voor een optimale signaalontvangst
• aantal ingangen: 1
• aantal uitgangen: 1
• type aansluiting : F connector
• Frequentie bereik: 5-790 MHz
• Verlies vaninserttion: 2.7

• Soort: adapter
• Aansluiting : F-connector Male > F-connector Female
• Frequentie bereik: 5-2500 MHz
• Demping: <0.3dB
• Stroombelastbaarheid: max 4500A (8/20µS)

• Soort: adapter
• Aansluiting : IEC Coax Male > IEC Coax Female
• Frequentie bereik: 5-2500 MHz
• Demping: <0.3dB
• Stroombelastbaarheid: max 4500A (8/20µS)
